空氣噴涂設備
空氣噴槍簡介
液料的霧化是用壓縮空氣從空氣帽霧化孔噴出，在涂料噴咀前端形成負壓，涂料從噴嘴噴出，并迅速進入高速氣流，使液-氣相急驟沖擊擴散，液料被霧化噴向工件。按液料的供給方式可分為：壓送式，上杯式，下杯式。壓送式是為了提高工作效率，不用小杯裝料，改用液料輸送泵或輸送罐連續供料。按噴槍的省漆環保性能可分為：環保型的HVLP，環保型的LVMP，普通傳統型。與空氣輔助無氣噴涂，無氣噴涂，靜電噴涂相比，空氣噴涂的液料利用率很低，一般僅35%左右，大部分液料被飛散浪費，成本的浪費和環境的污染是使用空氣噴涂的后遺癥。
空氣噴涂適應的行業
1，超薄的涂層，例如3C行業的裝飾性涂層，膜厚僅10μ以下的精細噴涂
2，小工件噴涂或少量工件的間歇噴涂，塑料件產品表面噴涂
3，特別頻繁地?fù)Q色，每次換色后的噴量又很少，在這種情況下可用帶杯的空氣噴槍，清洗和換色較快較方便
一，手動空氣噴槍一般運用型
環保省漆型的HVLP和LVMP是手動空氣噴槍的首選，與普通傳統空氣噴槍相比，漆霧飛散浪費小一些，有一定的環保效果。
環保型手動空氣噴槍
型號SL200-P（臺灣）
環保省漆型的HVLP
口徑0.8 1.0 1.3 1.5 1.8 2.0
環保型手動空氣噴槍
型號 Trend（德國）
環保省漆型的LVMP
口徑 0.5 0.8 1.0 1.2 1.5 1.8 2.0 2.5
傳統上杯空氣噴槍
型號 F110G或S100G
傳統高霧化型
口徑0.8 1.0 1.3 1.5 1.8
傳統下杯空氣噴槍
型號F110S或S100S
傳統高霧化型
口徑0.8 1.0 1.3 1.5 1.8
傳統壓送式空氣噴槍
型號F110-P或F200
傳統高霧化型
口徑0.8 1.0 1.3 1.5 2.0 2.5
二，手動空氣噴槍特殊用途
用于噴出特殊效果如橘皮亂絲等，或噴涂非常規特殊液料的手動空氣噴槍，有些特殊工件的噴涂也可參照對應型號作選擇。
高粘度專用噴槍
型號R-2003
噴較高粘度液料
自動攪拌噴槍
型號ZD-W101A
料杯內有攪拌機
亂絲亂點噴槍
型號R71-SGD
噴亂點 亂絲
彎管內壁噴槍
型號ZD-D7
軟加長桿可繞彎
偏角側面噴槍
型號R101-PJ
細加長桿側噴
加長桿前噴噴槍
型號ZDR101-PX
圓錐狀向前霧化
噴頭萬向可調噴槍
型號ZD-R101-WX
噴頭可旋轉調整角度
小修補空氣噴槍
型號ZD-R2R
小件修補噴涂
精細噴涂小噴槍
口徑0.3,0.5,0.8
壓送式連續噴涂
大理石效果噴槍
噴多彩漆,仿石漆
噴石頭漆,橘紋漆等
三，自動空氣噴槍一般運用型
環保省漆型的HVLP和LVMP是自動空氣噴槍的首選，與普通傳統空氣噴槍相比，漆霧飛散浪費小一些，有一定的環保效果。
環保型自動空氣噴槍
型號SASL100臺灣
環保省漆型的HVLP
有回流循環功能
口徑0.8 1.0 1.3 1.5
環保型自動空氣噴槍
型號RAL200
環保省漆型的HVLP
口徑0.8 1.0 1.3 1.5
傳統小自動空氣噴槍
型號RA60 或RA80
傳統高霧化型小槍
口0.8 1.0 1.3 1.5 1.8
傳統自動空氣噴槍
型號SA100或SA200
傳統高霧化型
口0.8 1.0 1.3 1.5 2.0 2.5
傳統自動空氣噴槍
型號FA110或FA200
傳統高霧化型
口0.8 1.0 1.3 1.5 2.0 2.5
四，自動空氣噴槍特殊用途
用于噴出特殊效果如橘皮亂絲等，或噴涂非常規特殊液料的自動空氣噴槍，有些特殊工件的噴涂和特殊要求也可參照對應型號
大口徑自動空氣噴槍
型號AHS2-P
口徑 3.0 4.0
有刻度微調自動噴槍
型號RAR100W
刻度量化 流量一致
噴點用自動噴槍
型號RA101R
噴點標記或修補
亂點亂絲自動噴槍
型號RA101-SGD
噴亂點 亂絲
超硬噴咀耐磨噴槍
型號RA200-ZP
噴咀超硬處理耐磨
偏角側噴自動噴槍
型號RA101-PJ
細加長桿側噴
噴頭萬向可調自動噴槍
型號RA101-WX
噴頭可旋轉調整角度
細長桿前噴自動噴槍(ZDRAR-R)槍桿長度:50,150,250,350mm
槍桿直徑: 6, 9, 12mm
五，液料攪拌輸送設備
用于單槍或雙槍的小型空氣噴涂系統液料的攪拌和輸送，可配套于自動噴槍或手動噴槍，桶式攪拌過濾穩壓泵是首選設備。
桶式攪拌過濾穩壓泵
型號U731-TT
含錐底桶攪拌機輸送泵
過濾器 穩壓罐
桶式攪拌穩壓泵
型號ZD-5-V
含錐底桶攪拌機輸送泵
涂料穩壓器
立式攪拌型泵
型號ZD-6
含攪拌機輸送泵
平臺支架
立式穩壓型泵
型號ZD-2
含輸送泵穩壓器
平臺支架
自動攪拌輸料桶
型號10LA 20LA 40LA
含氣動攪拌機
不銹鋼內膽
8L小型輸漆桶
輸送泵套裝
不銹鋼壓力輸漆桶20L
遠距離輸送泵（9-270, 7-350）
六，空氣噴涂相關附件
用于小型或大型供漆系統必不可少的控制附件，對于提高涂層質量，減少泵送的脈沖，穩定噴涂系統內的壓力有重要作用。
手動調壓閥
調壓 穩壓
氣調式調壓閥
遠程控制氣調
微型精密調壓閥
內腔小換色快
涂料背壓閥
回流限壓
槍下微型涂料過濾器
過濾雜質提高涂層質量
粘度杯NK-2
測量粘度
低壓涂料管
耐溶劑超軟
油漆換色閥
氣控自動換色
七，大型集中供漆系統
本公司非標設備包括大型供料輸送系統和各種噴房。大型供料輸送系統包括各種高壓中壓和低壓集中泵送系統，管道系統，控制系統，攪拌系統等。大型集中供漆系統將幾十臺輸送泵和攪拌系統集中安裝于調漆房，統一集中管理和控制，再由管道系統分配到每個噴房和每把噴槍。由于油漆分配，油漆攪拌調漆，泵送，控制都集中在調漆車間嚴格管理，統一控制，免除在噴涂車間搬運和灌裝油漆所帶來的火花和靜電危險，并節省小批次頻繁調漆所浪費的大量人工，同時保證了產品涂層的一致性。非標供料輸送系統要到實地觀測廠況才能醞釀安裝和布局思路，結合用戶需求最終得出系統方案。
集中供漆系統
集中調漆供漆系統
集中供料輸送系統
集中供漆系統

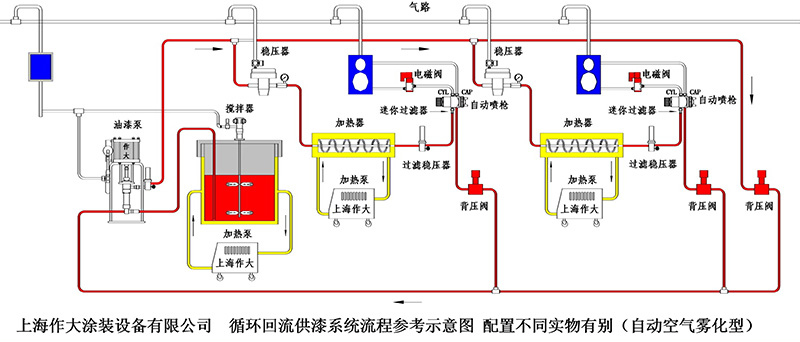

八，專業型空氣噴涂系統配置圖
