管內壁噴涂設備
一，DISK離心霧化系列內壁涂裝器
DISK-1系列內壁涂裝器
型號：DISK-1(-S,-SS)
DISK-2系列內壁涂裝器
型號：DISK-2(-AUTO)
DISK-2附自行走在管內示意
高速離心、噴霧四周散開
DISK系列型號參數一覽表：
| 噴涂器型號 | 可噴管徑 | 適應液料 | 霧化形式 | 霧化形狀 | 移動方式 | 另需配套設備 |
| DISK-1 | 65-500mm | 130秒以下 常規或含微粉 |
高速離心霧化 | 向四周散開 | 人工拉拽 | 液料泵、調壓閥、料管、空壓機等 |
| DISK-1S | 60-500mm | 130秒以下 常規或含微粉 |
高速離心霧化 | 向四周散開 | 人工拉拽 | 液料泵、調壓閥、料管、空壓機等 |
| DISK-1SS | 50-500mm | 130秒以下 常規或含微粉 |
高速離心霧化 | 向四周散開 | 人工拉拽 | 液料泵、調壓閥、料管、空壓機等 |
| DISK-2 | 120-750mm | 130秒以下 常規或含微粉 |
高速離心霧化 | 向四周散開 | 人工拉拽 | 液料泵、調壓閥、料管、空壓機等 |
| DISK-2-AUTO自行走 | 300-750mm | 130秒以下 常規或含微粉 |
高速離心霧化 | 向四周散開 | 自行走裝置驅動 | 液料泵、調壓閥、料管、空壓機等 |
二，擺桿旋轉側噴系列涂裝器

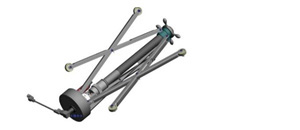

GNB-2內壁簡易涂裝器

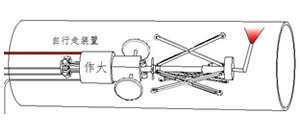

GNB-2帶自行走裝置在管內示意圖
GNB-2系列擺桿旋轉側噴涂裝器型號及參數
| 噴涂器型號 | 可噴管徑 | 適應液料 | 霧化形式 | 霧化形狀 | 移動方式 | 另需配套設備 |
| GNB-2 | 250-1200mm 支腳另配 |
低中高粘度、 常規或含少量微粉 |
無氣精細霧化 | 扇面、擺桿旋轉 | 人工拉拽 | 高壓液料泵、調壓閥、料管、空壓機等 |
| GNB-2-AUTO自行走 | 300-1200mm 支腳另配 |
低中高粘度、 常規或含少量微粉 |
無氣精細霧化 | 扇面、擺桿旋轉 | 自行走裝置驅動 | 高壓液料泵、調壓閥、料管、空壓機等 |
三，長桿噴頭內壁噴槍系列
手動長桿內壁噴槍?zhuān)ǹ諝忪F化）
型號：EL-M
噴霧形狀：四周散開、四周偏前、偏后散開
自動長桿內壁噴槍?zhuān)ǹ諝忪F化）
型號：EL-A
噴霧形狀：四周散開、四周偏前、偏后散開
噴霧向四周散開
EL-M EL-A噴霧示意
噴霧向后散開
EL-M EL-A噴霧示意
噴霧向前散開
EL-M EL-A AL8 AL25噴霧示意
扇面、噴頭角度可調
WX萬向可調系列示意
扇面、偏角側噴
PJ系列偏角示意
軟加長桿內壁噴槍
型號：RG-AL8/RG-AL25
手動長桿內壁噴槍
型號：AL8-M（無氣精細霧化）
手動長桿內壁噴槍
AL25-Mi（無氣精細霧化）
AL25-M（無氣普通霧化）
自動長桿內壁噴槍
AL8-A（無氣精細霧化）
AL25-A（無氣普通霧化）
長桿噴頭內壁噴槍型號及參數一覽表
| 噴槍型號 | 可噴管徑 | 適應液料 | 噴桿長度 | 霧化形狀 | 霧化形式 | 移動方式 | 需配套設備 |
| AL8-M四周 AL8-A四周 |
9-250mm | 常規、低中高粘度 | 非標定做 | 向四周偏前散 | 無氣式 精細霧化 |
手動/往復機移動 | 高壓液料泵、調壓閥、料管、空壓機 |
| AL25-Mi四周 AL25-Ai四周 |
25-250 mm | 常規、低中高粘度 | 非標定做 | 向四周偏前散 | 無氣式 精細霧化 |
手動/往復機移動 | 高壓液料泵、調壓閥、料管、空壓機 |
| AL25-M四周 AL25-A四周 |
25-500 mm | 常規、低中高粘度、可含少量微粉 | 非標定做 | 向四周偏前散開 | 無氣式 粗放霧化 |
手動/往復機移動 | 高壓液料泵、調壓閥、料管、空壓機 |
| EL-M四周 EL-A四周 |
10-500 mm | 常規、低粘度、可含少量微粉 | 非標定做 | 向四周、偏后、偏前 | 空氣霧化 | 手動/往復機移動 | 低壓液料泵、調壓閥、料管、空壓機 |
| R101-PJ偏角 RA101-P偏角 |
≥7mm | 常規、低粘度 | 最長350mm | 側偏、片角 | 空氣霧化 | 手動/往復機移動 | 低壓液料泵、調壓閥、料管、空壓機 |
| R101-WX萬向 RA101-WX萬向 |
≥80mm | 常規、低粘度、可含少量微粉 | 最長1500mm | 扇面、噴頭方向可調 | 空氣霧化 | 手動/往復機移動 | 低壓液料泵、調壓閥、料管、空壓機 |
| AL-M-WX萬向 AL-A-WX萬向 |
≥70mm | 常規、低中高粘度、可含少量微粉 | 非標定做 | 扇面、噴頭方向可轉 | 無氣式 精細霧化 |
手動/往復機移動 | 高壓液料泵、調壓閥、料管、空壓機 |
| RG-AL8 RG-25 |
15-250 mm/26-250mm | 常規、低中高粘度 | 軟長管、非標定做 | 向四周偏前散開 | 無氣式 精細霧化 |
手動 | 高壓液料泵、調壓閥、料管、空壓機 |
四，GNB-1系列內壁涂裝器
| 噴涂器型號 | 可噴管徑 | 適應液料 | 霧化形式 | 霧化形狀 | 移動方式 | 另需配套設備 |
| GNB-1 | 50-500mm支腳另配 | 低中粘度、常規或含少量微粉 | 無氣粗放霧化 | 向四周偏前散開 | 人工拉拽 | 高壓液料泵、調壓閥、料管、空壓機等 |
| GNB-1 improve | 50-250mm支腳另配 | 低中高粘度、常規 | 無氣精細霧化 | 向四周偏前散開 | 人工拉拽 | 高壓液料泵、調壓閥、料管、空壓機 |
| GNB-1-AUTO 自行走 | 300-500 mm支腳另配 | 低中高粘度、常規或含少量微粉 | 無氣粗放霧化 | 向四周偏前散開 | 自行走裝置驅動 | 高壓液料泵、調壓閥、料管、空壓機等 |
管內壁噴砂設備
直管內壁噴砂，其功能為除銹、去污、粗化
可選配自行走裝置，自動爬行，行走速度可調
需外置另購噴砂主機和大排量空壓機
小型內壁噴砂器
型號：ZDPS50-300
適應管徑：50-300mm
中型內壁噴砂器
型號：ZDPS250-500
適應管徑：250-500mm
大型內壁噴砂器
型號：ZDPS450-850
適應管徑：450-850mm
